2-Leafs Center Nsii Ilẹkun Ilẹkun Device THY-LD-B
1. Ọna šiši ni lati ṣii ẹnu-ọna ẹnu-ọna ati ki o ṣe idanwo 45Kg pendulum ipa.
2. Ilẹkun naa ti fi agbara mu lati pa nipasẹ ọpa ti o wuwo, ati ọpa ti o wuwo ati tube itọnisọna ni a gbe si inu inu ti ẹnu-ọna ibalẹ.
3. Titiipa ilẹkun ti kọja idanwo ti National Elevator Inspection Center ati gba CE ati CU-TR iwe-ẹri.
4. Foliteji ti o wulo ti titiipa ilẹkun: ≤ AC230V, ≤ DC110V.

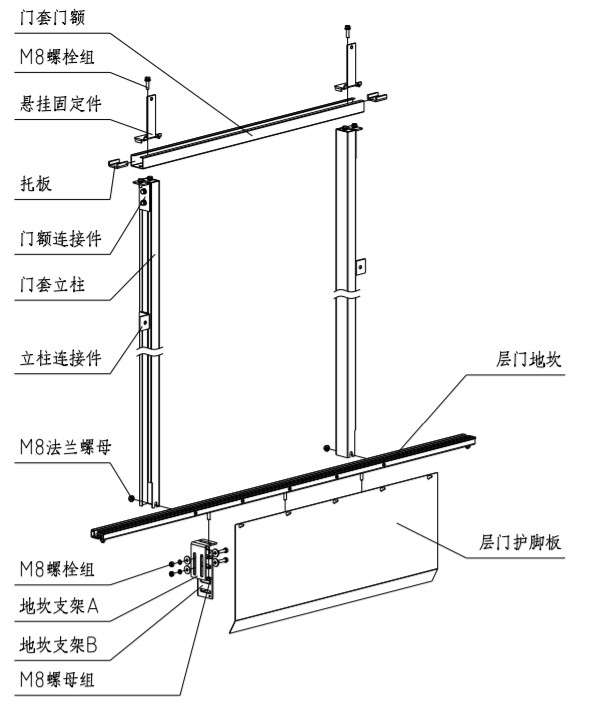

1. Fifi sori ẹrọ ti sill ati ẹnu-ọna ideri
1.1. Ṣe ipinnu iwọle ati ipo ijade ti sill ni ibamu si iwọn ti hoistway; satunṣe aarin ti awọn sill lati wa ni kanna bi aarin ti ẹnu-ọna ati ijade, ki o si samisi aarin ti awọn sill; ṣatunṣe ipele ti sill lati jẹ kere ju 1/1000; Dada lati yago fun omi lati wọ inu ọna hoist.
1.2. Ṣe akojọpọ iwe ideri ilẹkun ati ilẹkun ideri ilẹkun pẹlu awọn ege asopọ, ki o fi awọn ẹya fifin ikele; fi ẹnu-ọna lori sill, ṣatunṣe inaro ti iwe ideri ẹnu-ọna lati jẹ kere ju 1/1000; Aarin ideri ẹnu-ọna jẹ ibamu pẹlu aarin ẹnu-ọna ati jade wiwọn ami ami ile-iṣẹ Sill; Iwọn ti ọkọ ofurufu iwaju iwaju ti ideri ilẹkun ati oke ofurufu ti sill jẹ iga ẹnu-ọna apapọ. Lẹhin ti atunṣe ti pari, tiipa M8 flange nut. Lẹhin ti n ṣatunṣe iwọn, ṣatunṣe asopo ọwọn si ogiri.
1.3. Fix ibalẹ enu atampako oluso lori sill.

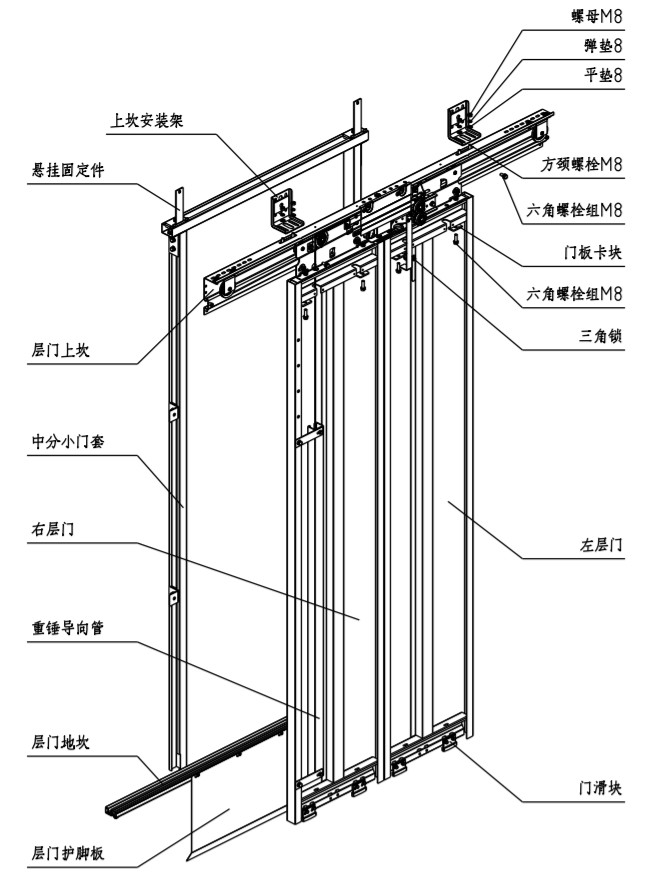

2. Fifi sori ẹrọ ti ibalẹ enu
2.1. Ṣe afiwe fireemu sill oke ti ẹnu-ọna ibalẹ pẹlu barb ni opin isalẹ ti apakan idadoro idadoro, ati titiipa fireemu sill oke ati apakan idadoro ti ilẹkun ibalẹ nipasẹ ẹgbẹ M8 * 20.
2.2. Fix awọn oke sill iṣagbesori fireemu lori hoistway odi pẹlu imugboroosi boluti tabi nipasẹ-odi boluti. Fireemu iṣagbesori sill oke ati ẹnu-ọna ibalẹ sill oke ni asopọ nipasẹ awọn boluti ọrun onigun mẹrin M8.
2.3. Ṣatunṣe sill oke ti ilẹkun ibalẹ si apa osi ati sọtun lati jẹ ki aarin ilẹkun ṣii ati aarin ẹnu-ọna ati ijade ni ibamu.
2.4. Satunṣe awọn inaro ti awọn pakà ti awọn ibalẹ enu ẹrọ. Ṣatunṣe inaro ti ilẹ ti ẹrọ ilẹkun ibalẹ si ± 0.5mm nipa gbigbe laini inaro tabi gbigbe sill ẹnu-ọna ọkọ ayọkẹlẹ bi itọkasi kan.
2.5 Lẹhin atunwo awọn aye akọkọ ti fifi sori ẹrọ ti fireemu sill lori awọn ilẹkun ilẹ atẹle, Mu gbogbo awọn boluti fifi sori ẹrọ:

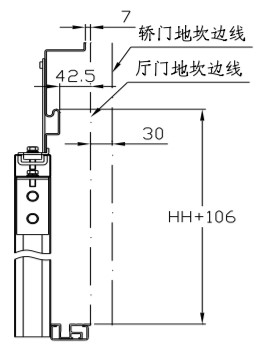

Giga ti fireemu sill oke ti ẹnu-ọna ibalẹ: aaye laarin oke oke ti oke sill fireemu itọsọna iṣinipopada ti ẹnu-ọna ibalẹ ati sill ti ẹnu-ọna ibalẹ jẹ HH + 106mm;
Aarin ti oke sill fireemu ti ẹnu-ọna ibalẹ: iyapa laarin aarin ti oke sill fireemu ti ẹnu-ọna ibalẹ ati aarin ẹnu-ọna ati ijade jẹ ± 1mm;
Awọn aaye laarin awọn oke sill guide iṣinipopada ẹnu-ọna ibalẹ ati awọn sill ti awọn ọkọ ayọkẹlẹ enu: awọn aaye laarin awọn oke sill guide iṣinipopada ẹnu-ọna ibalẹ ati sill ti awọn ibalẹ enu jẹ 42.5mm, ati awọn aaye lati sill ti awọn ọkọ ayọkẹlẹ ẹnu-ọna jẹ 72.5mm.
Giga ti fireemu sill oke ti ẹnu-ọna ibalẹ: aaye laarin oke oke ti oke sill fireemu itọsọna iṣinipopada ti ẹnu-ọna ibalẹ ati sill ti ẹnu-ọna ibalẹ jẹ HH + 106mm;
Aarin ti oke sill fireemu ti ẹnu-ọna ibalẹ: iyapa laarin aarin ti oke sill fireemu ti ẹnu-ọna ibalẹ ati aarin ẹnu-ọna ati ijade jẹ ± 1mm;
Awọn aaye laarin awọn oke sill guide iṣinipopada ẹnu-ọna ibalẹ ati awọn sill ti awọn ọkọ ayọkẹlẹ enu: awọn aaye laarin awọn oke sill guide iṣinipopada ẹnu-ọna ibalẹ ati sill ti awọn ibalẹ enu jẹ 42.5mm, ati awọn aaye lati sill ti awọn ọkọ ayọkẹlẹ ẹnu-ọna jẹ 72.5mm.
